详细剖析继电器和驱动电路原理

电子设计 2018-01-06 07:40 次阅读

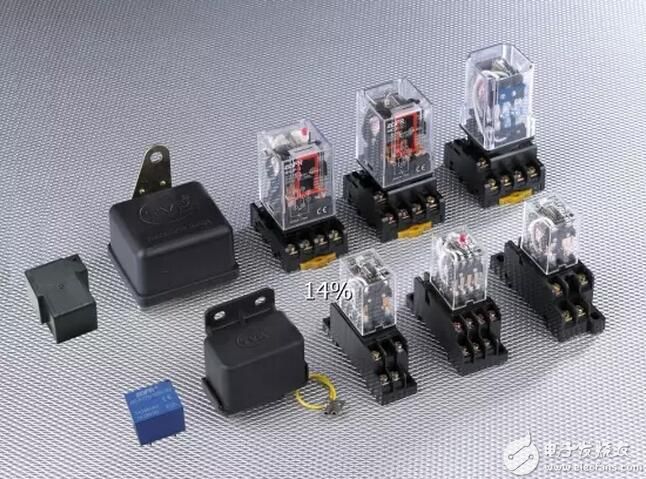

继电器是具有隔离功能的自动开关元件,广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电了设备中,是最重要的控制元件之一。继电器实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
  继电器的继电特性:
  继电器的输入信号 x 从零连续增加达到衔铁开始吸合时的动作值 xx,继电器的输出信号立刻从 y=0 跳跃y=ym,即常开触点从断到通。一旦触点闭合,输入量 x 继续增大,输出信号 y 将不再起变化。当输入量 x 从某一大于 xx 值下降到xf,继电器开始释放,常开触点断开。我们把继电器的这种特性叫做继电特性,也叫继电器的输入-输出特性。
  一、继电器(relay)的工作原理和特性
  1、电磁继电器的工作原理和特性

  电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
  只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
  当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。
  对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
  2、电路原理
  2.1 继电器简单介绍
  继电器是一种当输入量变化到某一定值时,其触头(或电路)即接通或分断交直流小容量控制回路。
  2.2 工作原理

  由永久磁铁保持释放状态,加上工作电压后,电磁感应使衔铁与永久磁铁产生吸引和排斥力矩,产生向下的运动,最后达到吸合状态。
  3、晶体管驱动驱动电路
  3.1 电路原理图
  当晶体管用来驱动继电器时,推荐用NPN三极管。
  具体电路如下:

  当输入高电平时,晶体管T1饱和导通,继电器线圈通电,触点吸合。当输入低电平时,晶体管T1截止,继电器线圈断电,触点断开。
  3.2 电路中各元器件的作用
  (1)晶体管T1为控制开关。
  (2)电阻R1主要起限流作用,降低晶体管T1功耗。
  (3)电阻R2使晶体管T1可靠截止。
  (4)二极管D1反向续流,为三极管由导通转向关断时为继电器线圈中的提供泄放通路,并将其电压箝位在+12V上。
  4、集成电路驱动电路

  目前已使用多个驱动晶体管集成的集成电路,使用这种集成电路能简化驱动多个继电器的印制板的设计过程。现在所用驱动继电器的集成电路主要有TD62003AP。
  当2003输入端为高电平时,对应的输出口输出低电平,继电器线圈两端通电,继电器触点吸合;当2003输入端为低电平时,对应的输出口呈高阻态,继电器线圈两端断电,继电器触点断开。
  24V 继电器的驱动电路:

  继电器串联 RC 电路:
  这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。当电路闭合时,继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大,从而延长了吸合时间,串联上 RC 电路后则可以缩短吸合时间。
  原理是电路闭合的瞬间,电容 C 两端电压不能突变可视为短路,这样就将比继电器线圈额定工作电压高的电源电压加到线圈上,从而加快了线圈中电流增大的速度,使继电器迅速吸合。电源稳定之后电容 C 不起作用,电阻 R 起限流作用。
  二、继电器额定工作电压的选择
  继电器额定工作电压是继电器最主要的一项技术参数。
  在使用继电器时,应该首先考虑所在电路(即继电器线圈所在的电路)的工作电压,继电器的额定工作电压应等于所在电路的工作电压。
  一般所在电路的工作电压是继电器额定工作电压的0.86。注意所在电路的工件电压千万不能超过继电器额定工作电压,否则继电器线圈容易烧毁。
  另外,有些集成电路,例如NE555电路是可以直接驱动继电器工作的,而有些集成电路,例如 COMS 电路输出电流小,需要加一级晶体管放大电路方可驱动继电器,这就应考虑晶体管输出电流应大于继电器的额定工作电流。
  当晶体管用来驱动继电器时,必须将晶体管的发射极接地。具体电路如下:

  NPN 晶体管驱动时:
  当晶体管 T1 基极被输入高电平时,晶体管饱和导通,集电极变为低电平,因此继电器线圈通电,触点 RL1吸合。
  当晶体管 T1 基极被输入低电平时,晶体管截止,继电器线圈断电,触点 RL1断开。
